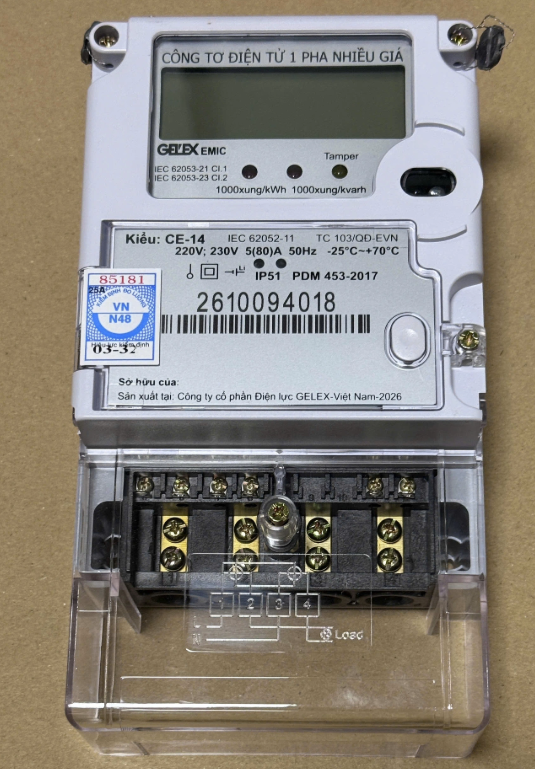

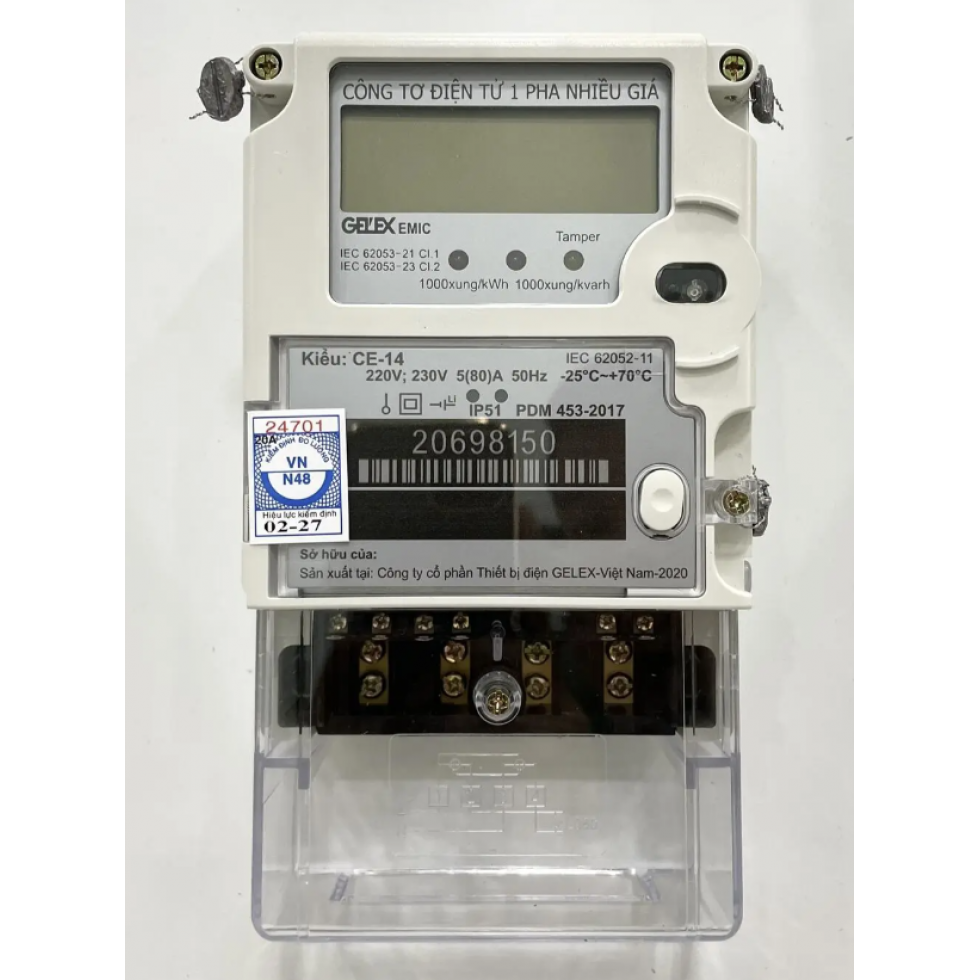

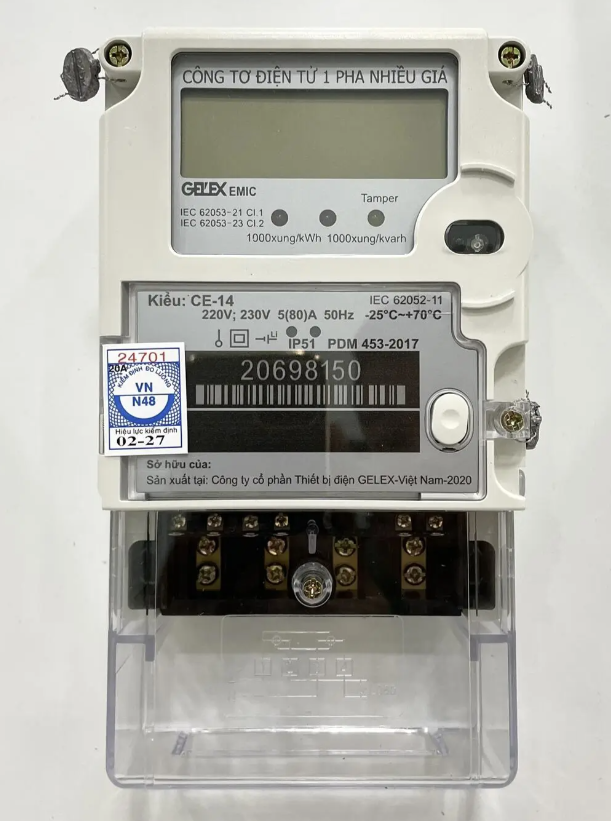

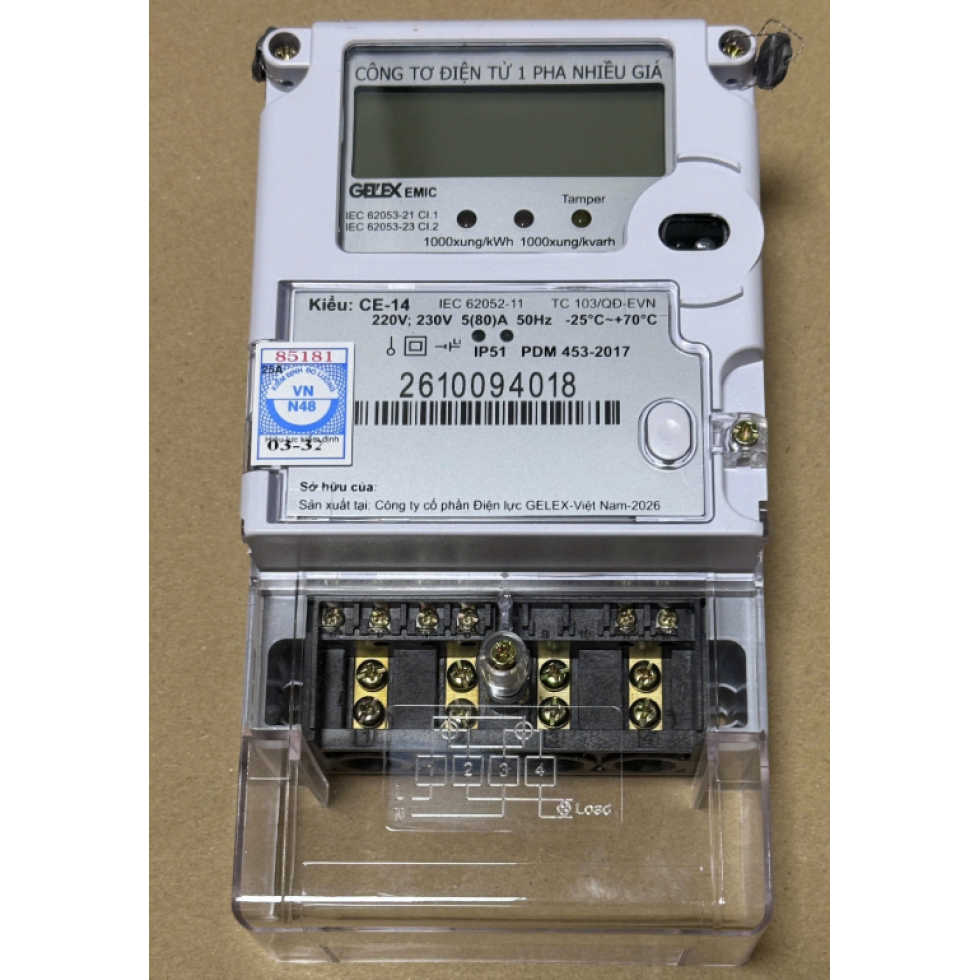

CÔNG TƠ ĐIỆN TỬ 1 PHA 3 GIÁ CE-14

Các thông số chính của công tơ điện tử 1 pha 3 biểu giá EMIC CE-14

• Điện áp danh định pha : 220-240VAC
• Tần số: 50Hz
• Dòng điện: 5(80)A
• Hằng số công tơ: 1000 xung/kWh và 1000xung/kVarh
• Cấp chính xác : hữu công 1, vô công 2
• Số biểu giá lập trình sẵn: 3 (giờ cao điểm, thấp điểm, bình thường)
• Trọng lượng: 1kg
• Kích thước: L 220 x W 130 x H 86

​

Nguyên lý hoạt động:

• Sơ đồ khối của công tơ

• Khối xử lý trung tâm (vi xử lý G80F903E) thực hiện nhiệm vụ thu thập, tính toán, xử lý và điều khiển chức năng hoạt động của công tơ. Khối chức năng này thiết kế dự trên các tính năng của IC chuyên dụng bao gồm: Vi điều khiển khả trình với 16kB bộ nhớ chương trình, tích hợp 512B bộ nhớ eeprom, hỗ trợ giao tiếp truyền thông UART&SPI. Dựa trên các tính năng này các mạch điện chức năng khác được thiết kế để tương thích tạo ra chức năng hoạt động của công tơ.
• Mạch tín hiệu đo lường bao gồm các phần tử: Shunt đo dòng điện (Imax=80A), mạch biến đổi tín hiệu đo lường (mạch chia áp điện trở và mạch lọc RC), IC đo năng lượng 1 pha chuyên dụng BL930.
• Bộ nhớ EEPROM theo chuẩn giao tiếp I2C được thiết kế để lưu trữ các dữ liệu hoạt đông của công tơ.
• Khối hiển thị màn hình LCD kiểu panel 1 hàng, có 1 số kí tự đặc biệt được sử dụng để hiển thị thông tin điện năng hữu công (kWh) tổng. Khối phát xung năng lượng (đèn LED đỏ) 1000 xung/kWh phục vụ kiểm định công tơ và khối cảnh báo phát hiện dòng điện rò.

Sơ đồ đấu dây công tơ điện tử 1 pha 3 giá CE-14
