CÔNG TƠ ĐIỆN TỬ 1 PHA VSE11-10

Công tơ điện tử 1 pha 1 biểu giá Vinasino là công tơ điện tử 1 pha giá rẻ có các thông số sau:

• Điện áp danh định pha : 220-240VAC
• Tần số danh định : 50Hz
• Dòng điện định mức : 10A
• Dòng điện quá tải : 40A
• Dải điện áp giới hạn làm việc danh định : 0.9-1.1 Un
• Cấp chính xác : 1
• Số biểu giá : 1
•

Cấu tạo công tơ điện 1 pha VSE11-10:

• Vỏ công tơ sử dụng vật liệu ABS chống cháy, không chứa các thành phần vật liệu gây ô nhiễm nguy hiểm ( thủy ngân, camium,cobalt,...)

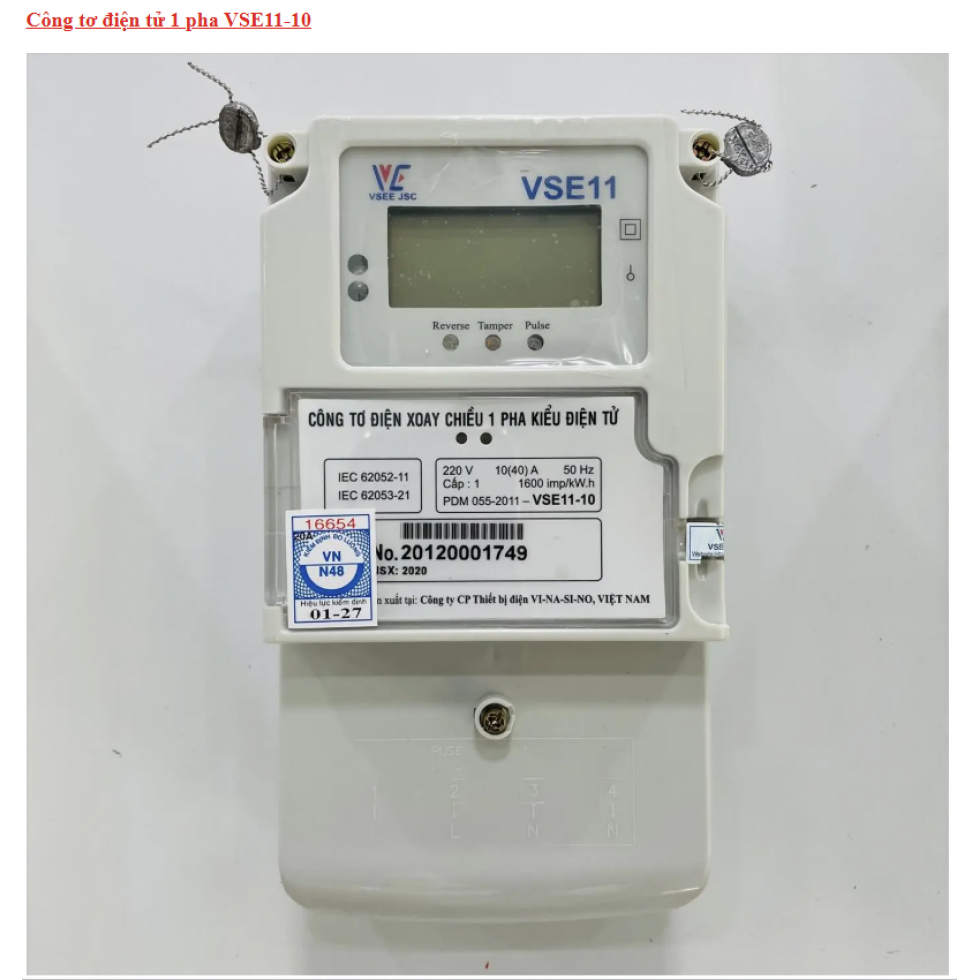

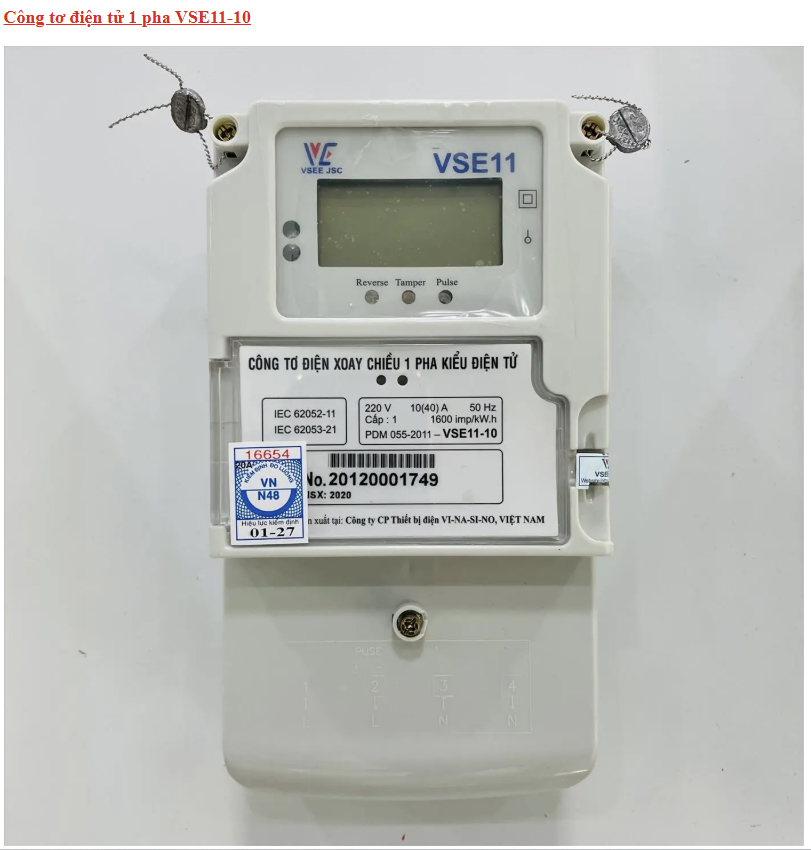

• Hình dáng bên ngoài công tơ điện 1 pha VSE11-10 gồm màn hình LCD, nút nhấn chức năng, cổng kết nối và các đèn LED báo trạng thái
•

Nguyên lý hoạt động công tơ điện 1 pha vinasino VSE11-10:

• Khi công tơ làm việc thì điện áp và dòng điện lấy mẫu riêng biệt.  Dữ liệu xử lý bằng một mạch tổ hợp đặc biệt để tính công suất, sau đó gửi tới CPU để xử lý. Cuối cùng, CPU sẽ gửi dữ liệu đã xử lý để hiển thị, giao tiếp với các thiết bị đầu ra khác theo yêu cầu.
• Từ đó nguyên tắc hoạt động của công tơ điện xoay chiều 1 pha kiểu điện tử VSE11 sẽ như sơ đồ:
•

Đọc màn hình LCD: Khi cung cấp điện lưới cho công tơ màn hình sẽ hiển thị như sau:

Hướng dẫn lắp đặt và sử dụng:

Tính năng đo đếm và cảnh báo:

• Đo điện năng tiêu thụ theo chiều thuận. Các công tơ sản xuất từ năm 2016 trở về trước đo điện năng tiêu thụ chiều ngược và tích lũy vào chiều thuận
• Tất cả các công tơ khi có dòng điện ngược chạy qua công tơ đèn Reverse (đèn xanh) sẽ sáng và có chớp xung đếm điện năng.
• Công tơ có 2 kênh A và B. Khi |IA-IB| > 60mA , đèn Tamper (đèn vàng) sẽ sáng để báo tình trạng rò điện. Khi phát hiện đèn vàng sáng, cần xử lý rò điện để đảm bảo an toàn cho khách hàng.
• Đèn LED Pulse sẽ chớp khi có xung đếm điện năng. Khi không có xung (không có dòng điện), đèn sẽ sáng liên tục.
