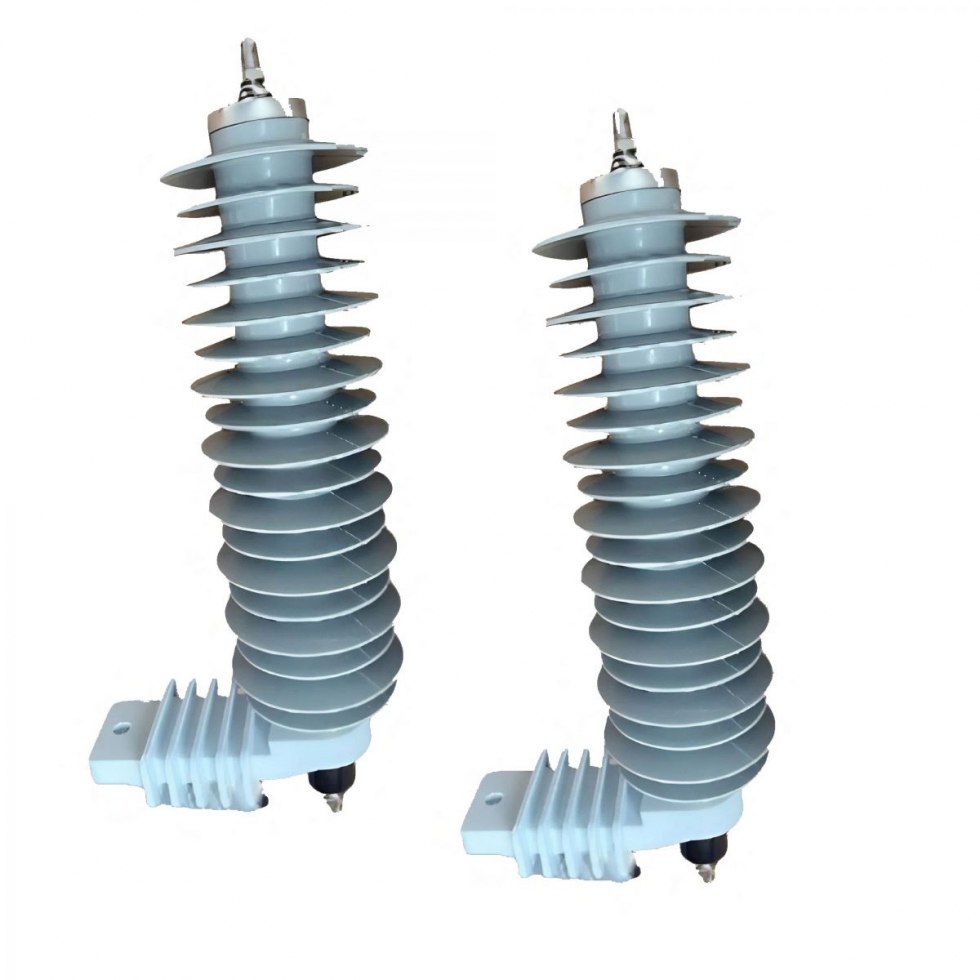

Thiết bị trong hình là Chống sét van (Lightning Arrester - LA), cụ thể là model SARAH YH10W-42 với mức điện áp định mức 42kV.
Thông số và Đặc điểm chính
Thương hiệu: Sarah.
Điện áp định mức (Ur): 42kV.
Dòng xả danh định: 10kA.
Vật liệu: Được làm từ Polymer silicon (vỏ ngoài) và các đĩa oxit kim loại (ZnO) không khe hở bên trong.
Chức năng: Bảo vệ hệ thống lưới điện, máy biến áp và các thiết bị điện trung thế khỏi tình trạng quá áp do sét đánh hoặc quá áp thao tác bằng cách chuyển hướng dòng điện dư thừa xuống đất.
Nguyên lý hoạt động Ở điều kiện điện áp bình thường, chống sét van có điện trở cách điện rất lớn và không dẫn điện. Khi có xung sét hoặc quá điện áp đột ngột, đặc tính phi tuyến của các đĩa ZnO sẽ làm điện trở giảm xuống rất thấp, cho phép dòng điện cao thế đi qua thiết bị để thoát xuống đất một cách an toàn, bảo vệ các thiết bị phía sau
